ویدیو کامل توضیح عملکرد پایه TE همراه شماتیک با مهندس مهدی روحی.
🧠 پایه TE در تعمیرات موبایل یعنی چی؟
فرض کن یه ظرف پر از توپهای رنگی داریم که باید یکییکی بدیم به نفر بعدی. هر وقت دستش رو دراز کرد، یه توپ بهش میدیم. دوباره که دستشو آورد، یکی دیگه. چون داریم نگاهش میکنیم، زمانبندی درسته و هیچ توپی نمیفته.
اما حالا اگه روی خودمون رو برگردونیم و ندونیم اون طرف کی آمادهست، ممکنه توپ رو زود یا دیر بندازیم. بعضی توپها میافتن زمین! 😓
برای حل این مشکل، نفر مقابل هر بار که دستش خالی شد و دوباره آورد جلو، صدا میزنه: «بعدی!» و ما توپ رو میندازیم.
📱 توی نمایشگر گوشی هم دقیقاً همین اتفاق میافته. پایهای به اسم TE (Tearing Effect) وجود داره که به CPU میگه: «تصویر قبلی تموم شد، حالا فریم بعدی رو بفرست.» اینطوری هماهنگی بین پردازنده و نمایشگر حفظ میشه.
🔧 کاربرد پایه TE در تعمیرات موبایل
- پایه TE برای همگامسازی ارسال تصویر به LCD استفاده میشه.
- اگه این پایه قطع باشه یا مشکل داشته باشه، تصویر ممکنه برفکی، لرزان یا شکسته دیده بشه.

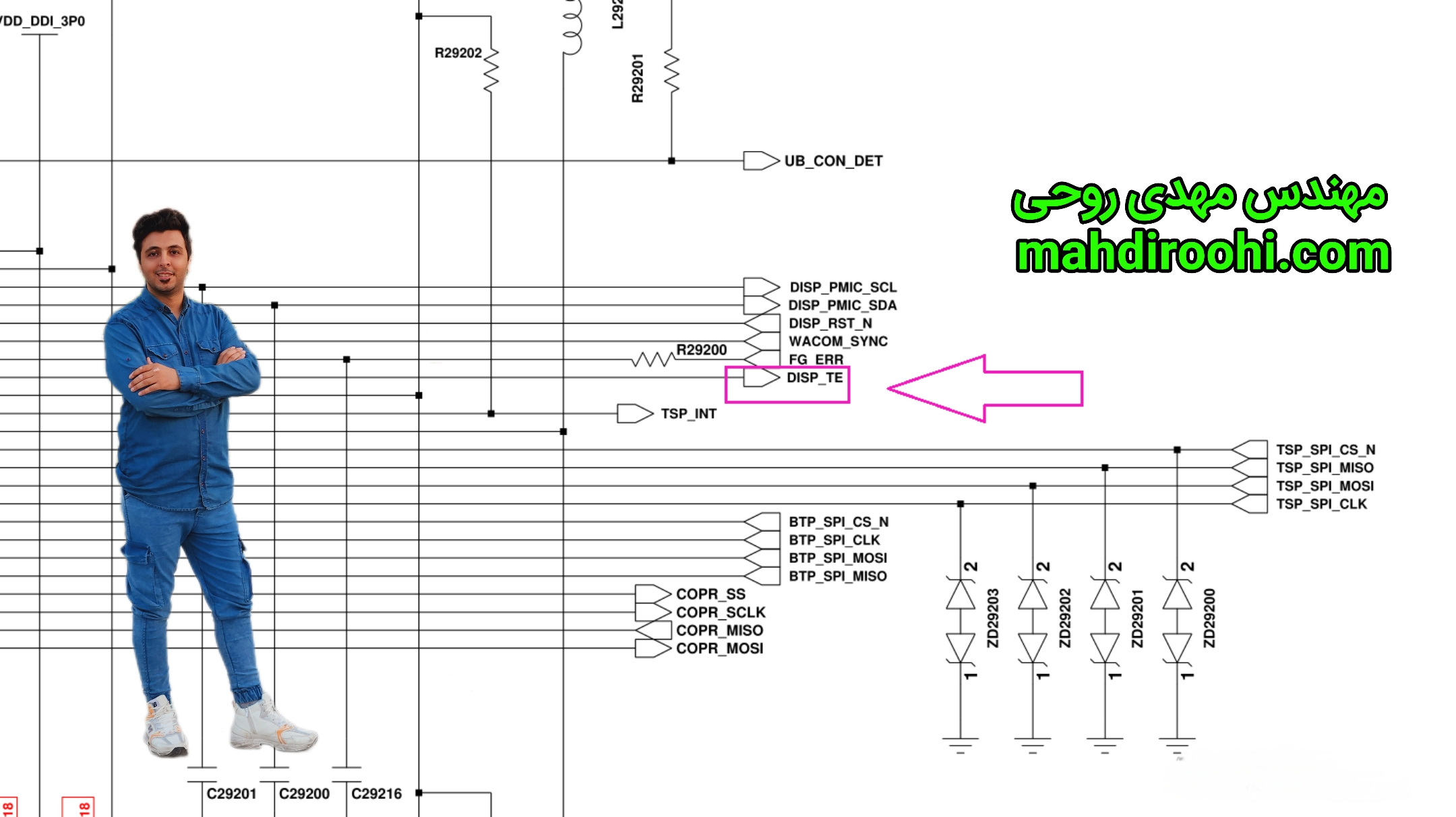

توی شماتیک بعضی گوشیها مثل S25 Ultra این پایه مشخص شده. در تصویر زیر، پایه TE با فلش مشخص شده:
این پایه از نمایشگر به سمت CPU میره و با اوسیلسکوپ باید روی اون موج مربعی ببینید.
اما اگه اوسیلسکوپ نداشتید، وقتی نمایشگر جدا شده و روی برد نیست:
- روی کانکتور نمایشگر، پایه TE رو پیدا کنید.
- مولتیمتر رو روی حالت Diode Value بزارید.
- اگه مقدار منطقی نشون داد، یعنی مسیر تا CPU سالمه.
📵 پایه TE در همه گوشیها نیست!
در بعضی گوشیهای سادهتر یا اقتصادی مثل Samsung A02 اصلاً پایه TE نداریم.

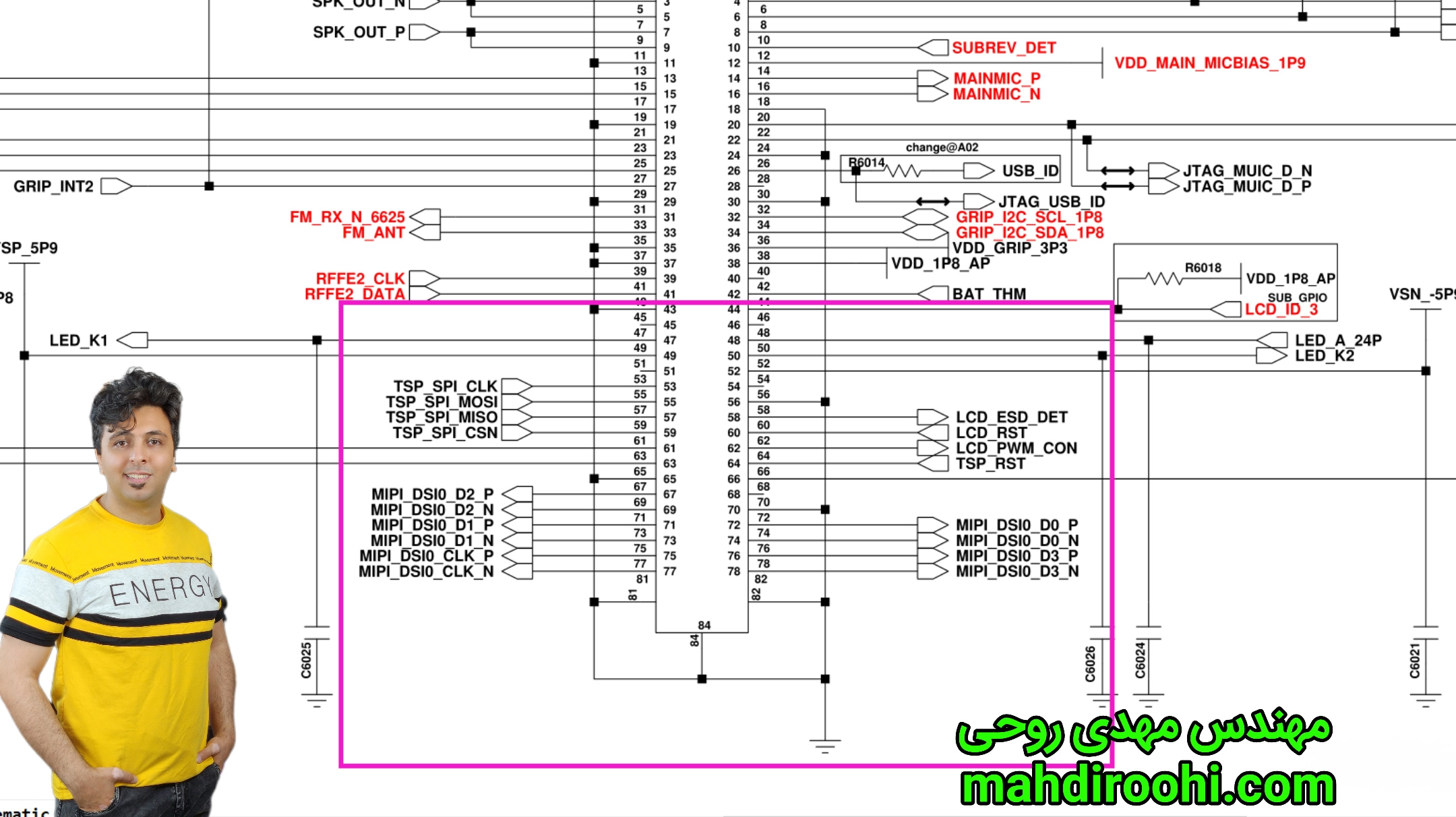

توی تصویر شماتیک زیر، قسمت مشخص شده مربوط به کانکتور LCD میشه که میبینید خبری از پایه TE نیست:
