TX و RX در شماتیک موبایل
freevideo

TX و RX در شماتیک موبایل

در این مقاله به زبان ساده به بررسی مفاهیم پایه‌ای TX (Transmit) و RX (Receive) در شماتیک موبایل پرداخته‌ایم. این دو مسیر به‌ترتیب برای ارسال و دریافت داده یا سیگنال در مدارهای مختلف مانند آنتن، UART و سایر بخش‌های ارتباطی موبایل استفاده می‌شوند. با ذکر مثال‌هایی از کاربرد آن‌ها در بخش‌های متفاوت دستگاه و تفاوت‌هایی مثل وجود تنها RX در سیستم‌هایی نظیر DIVERSITY، تلاش شده مفاهیم برای تعمیرکاران و علاقه‌مندان به مهندسی معکوس قابل‌درک باشد. همچنین منابع آموزشی رایگان و ابزار تحلیلی فارسی MR1 برای تقویت مهارت نقشه‌خوانی معرفی شده‌اند.

ادامه مطلب»
نقشه سوکت تایپ سی
freevideo

نقشه سوکت تایپ سی

در این مقاله، نقشه سوکت تایپ سی (Type-C) روی برد به‌صورت سه‌بعدی بررسی شده و پایه‌های مهم آن مانند DP، DM، RX، TX و CC به‌طور کامل تشریح شده‌اند. همچنین تفاوت کابل‌های USB 2.0 و USB 3.0 از نظر ساختار پایه‌ها توضیح داده شده تا تعمیرکاران موبایل بتوانند با درکی بهتر به عیب‌یابی و تعویض سوکت‌ها بپردازند.

ادامه مطلب»
ایسی APT در موبایل
مقالات

ایسی APT در موبایل

آی‌سی APT یکی از قطعات حیاتی در مدار آنتن موبایل است که وظیفه تولید و تنظیم ولتاژ متغیر مورد نیاز آی‌سی‌های RF را دارد. این آی‌سی با استفاده از ولتاژ باتری، یک ولتاژ سوئیچینگ تولید کرده و پس از فیلتر شدن توسط سلف، ولتاژ DC پایدار به مدار ارائه می‌دهد. در این مقاله ضمن بررسی دقیق عملکرد و پایه‌های APT، نحوه کنترل آن از طریق پروتکل RFFE و نقش سلف‌ها توضیح داده شده است. همچنین امکان بای‌پس کردن آی‌سی APT و فعال‌سازی مدار آنتن بدون آن، با روش مهندسی معکوس آموزش داده شده است.

ادامه مطلب»
شناسایی جک هندزفری
مقالات

شناسایی جک هندزفری

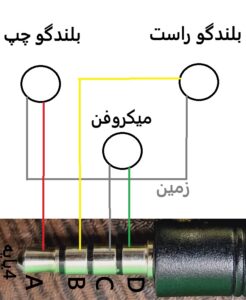

گوشی‌های هوشمند با استفاده از یک پایه شناسایی داخلی (معمولاً با نام DET یا EAR_L_DET شناخته می‌شود) هنگام ورود جک، بررسی می‌کنند که کدام پایه‌ها به هم متصل می‌شوند. اگر میکروفن به زمین وصل شود، گوشی تشخیص می‌دهد که یک هدفون ساده بدون میکروفن (۳ پین) متصل شده، و اگر این اتصال برقرار نشود، یعنی با یک هندزفری دارای میکروفن (۴ پین) طرف هستیم. این فرآیند به‌صورت سخت‌افزاری و بدون نیاز به نرم‌افزار خاص انجام می‌شود.

ادامه مطلب»
