جزئیات پنهان؛ سرنخ حرفه‌ای شدن تعمیرکار
تا حالا شده جلوی یه LCD خاموش بمونی و ندونی چرا تصویر تار شده یا کلاً سیاهه؟ حتی وقتی آی‌سی تغذیه سالمه، گاهی یک ولتاژ ریز می‌تونه تصویر رو زنده کنه. این مقاله تو رو می‌بره سراغ یکی از مهم‌ترین و کمتر دیده‌شده‌ترین مفاهیم در تعمیرات موبایل: ولتاژ منفی در صفحه‌نمایش‌های LED. بیا با هم واقعیات میدان تعمیرات رو کشف کنیم.
بخش اول: ساختار تصویر در نمایشگرهای LED
در نمایشگرهای LED هر پیکسل خودش یک LED کوچیکه که می‌تونه سه رنگ اصلی قرمز، سبز و آبی رو تولید کنه. هر رنگ توسط یک ترانزیستور کنترل می‌شه. حالا این ترانزیستورها برای اینکه درست عمل کنن، باید وارد ناحیه اشباع بشن؛ یعنی نیاز به ولتاژ مثبت و منفی دارن.
ولتاژ مثبت معمولاً حدود 4.6 ولته و ولتاژ منفی -4.4 ولت. البته این مقادیر می‌تونن نسبت به طراحی مدار کمی متفاوت باشن. یک ولتاژ دیگه هم داریم که حدود 7.3 ولته و برای بخش‌های آنالوگ مثل درایور گاما و مبدل دیجیتال به آنالوگ استفاده می‌شه.
بخش دوم: تولید ولتاژ مثبت 4.6 ولت
برای تولید ولتاژ مثبت 4.6 ولت، آی‌سی تصویر از یک مدار بوست و سلف مخصوص استفاده می‌کنه که وظیفه بالا بردن ولتاژ رو داره. تصویر زیر دقیقاً همون سلفیه که این ولتاژ رو تولید می‌کنه:

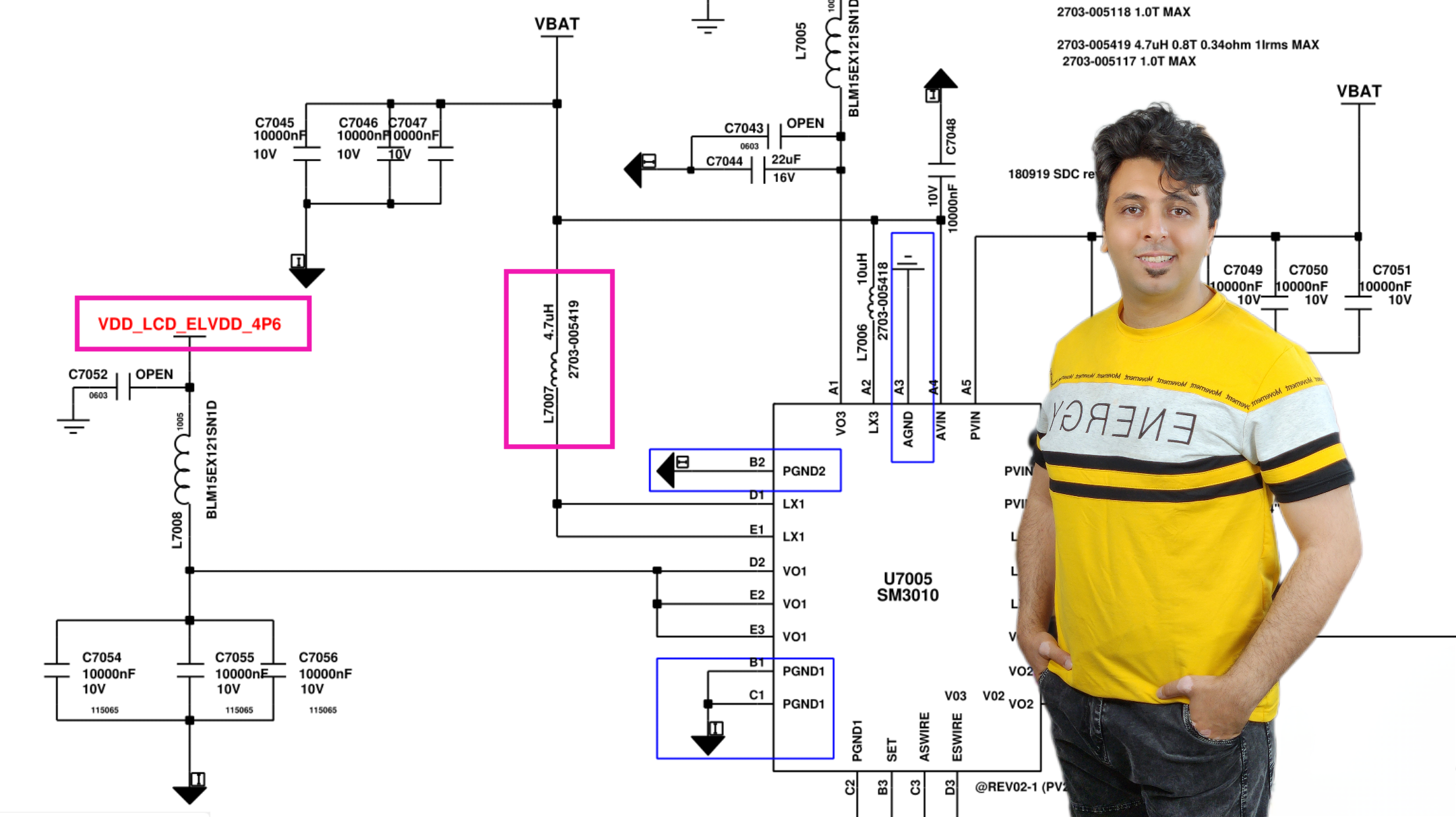

بخش سوم: تولید ولتاژ 7.3 ولت

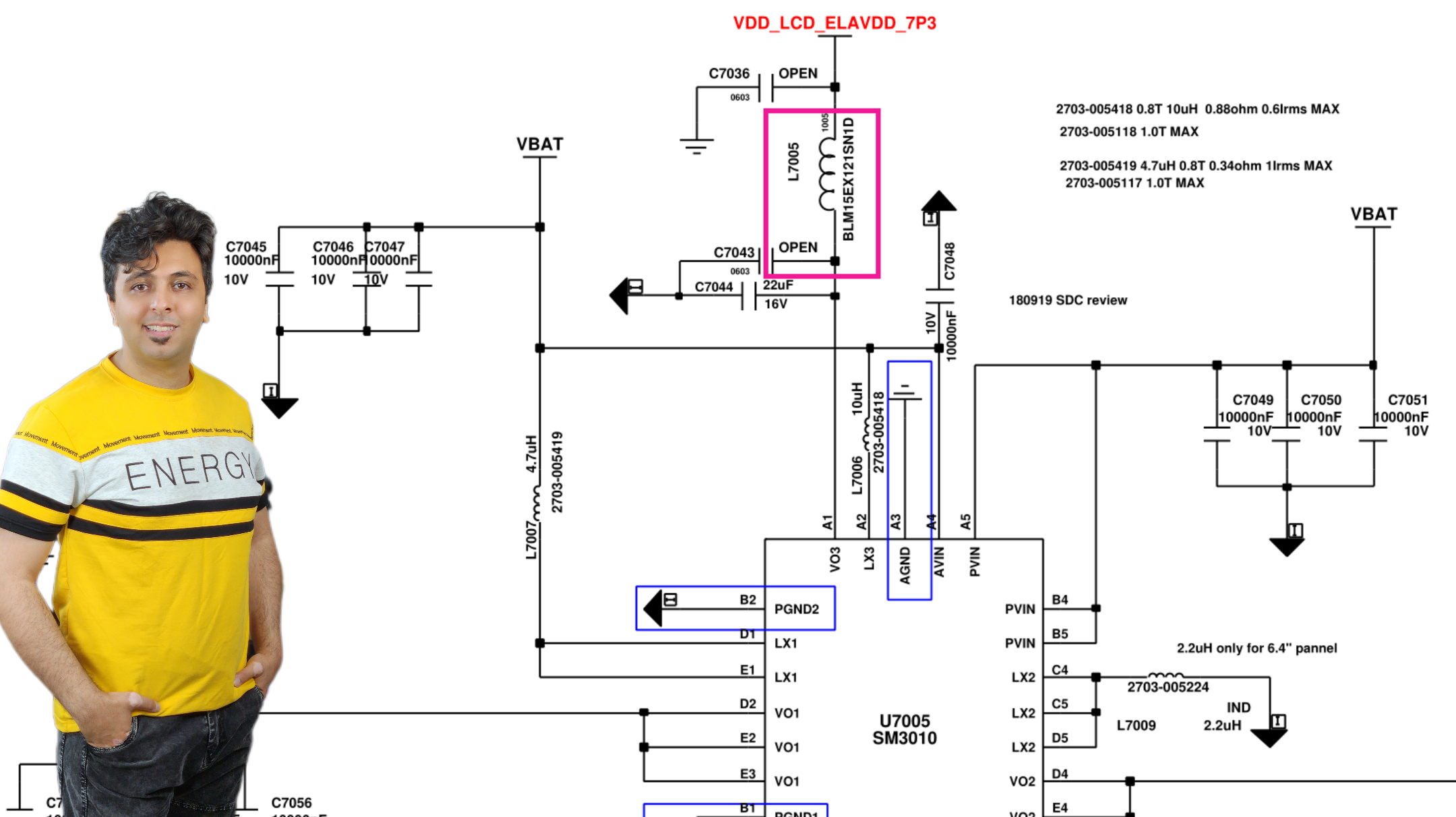

ولتاژ 7.3 ولت هم با یک مدار بوست دیگه تولید می‌شه که بیشتر برای قسمت‌های آنالوگ مدار مثل درایور گاما استفاده می‌شه. سلف مربوط به این ولتاژ رو توی تصویر زیر می‌بینید:

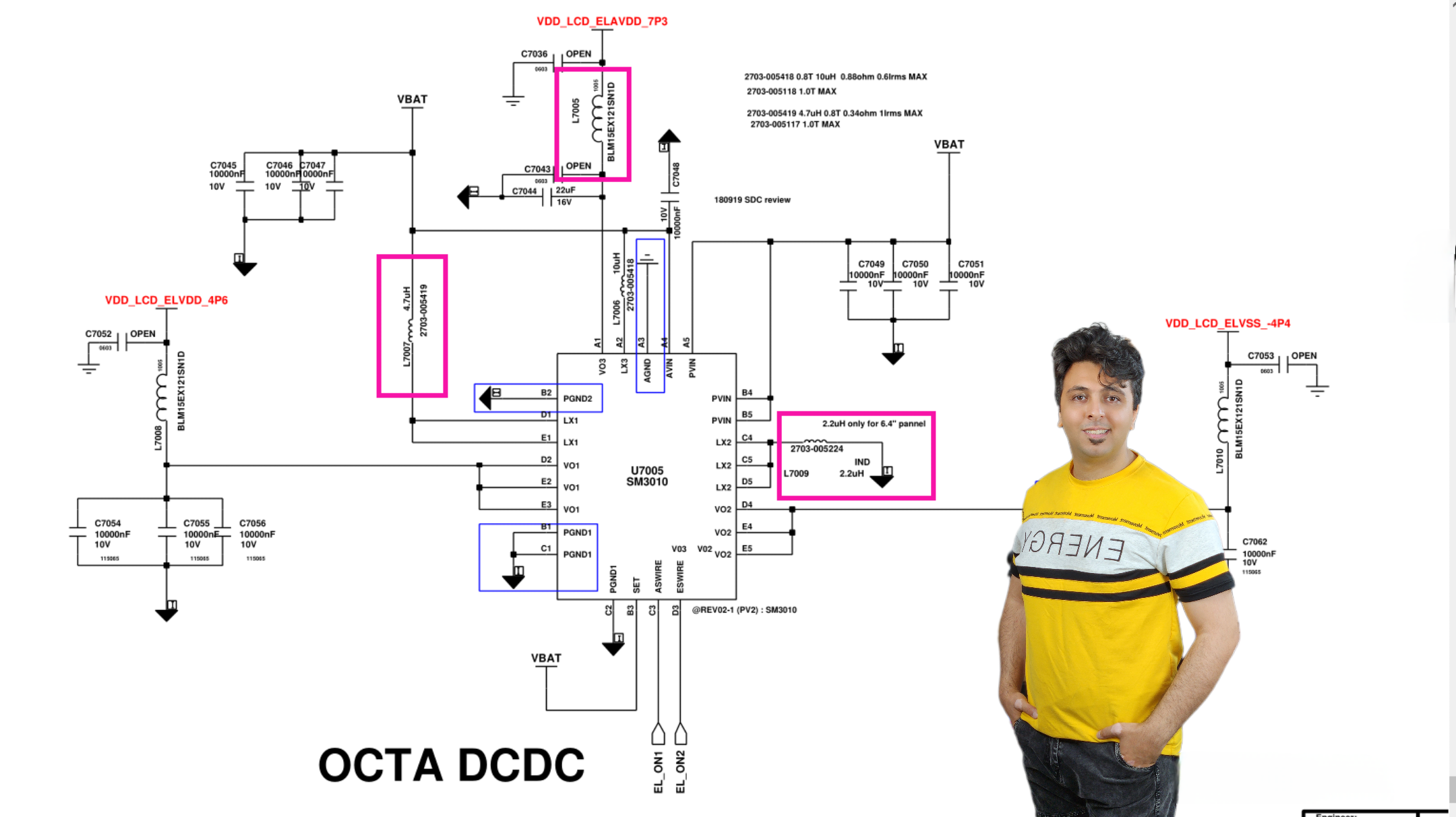

بخش چهارم: تولید ولتاژ منفی 4.4 ولت

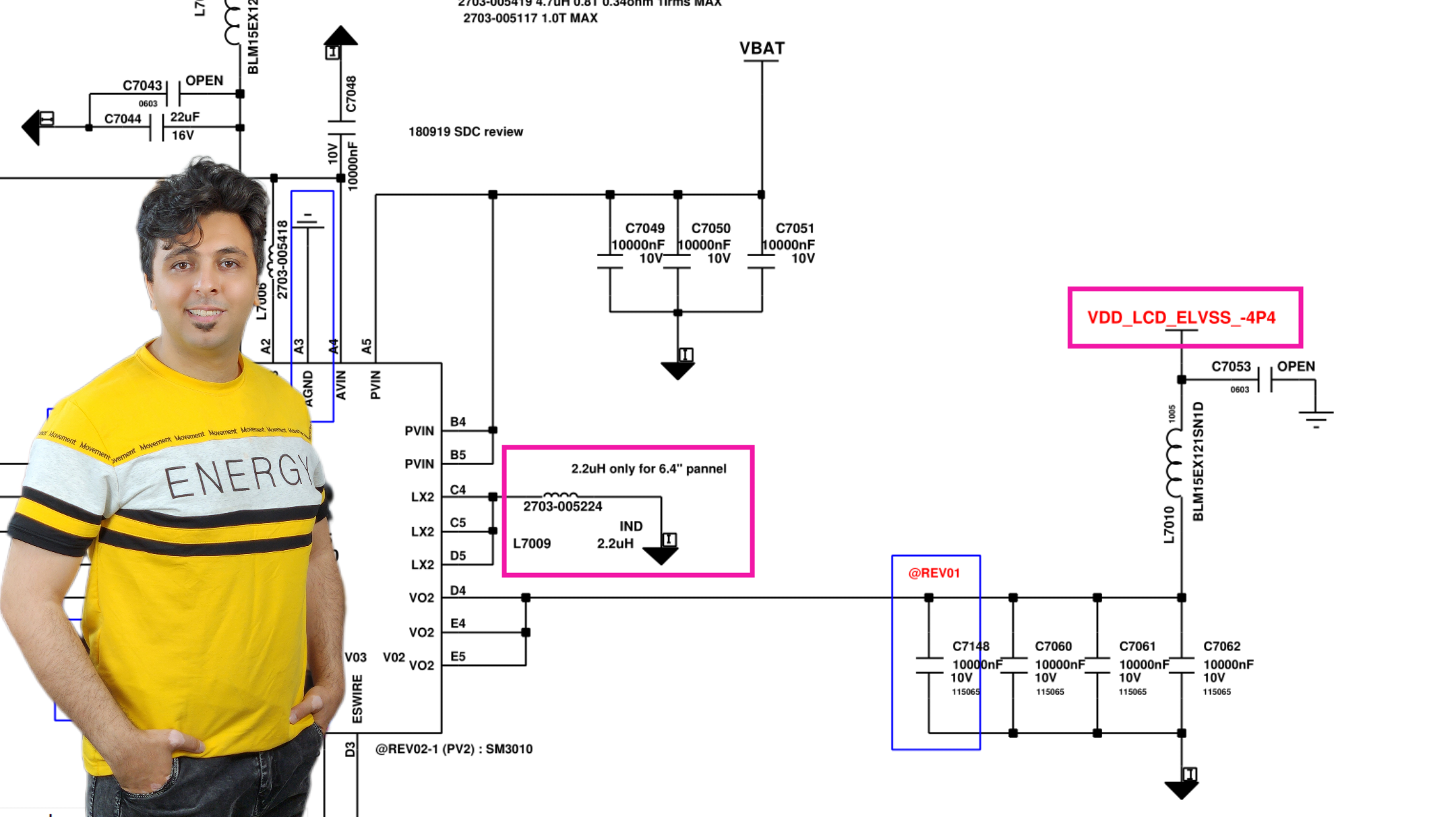

ولتاژ منفی -4.4 ولت توسط یک مدار سوئیچینگ مخصوص و سلف تولید می‌شه. یک سمت این سلف به آی‌سی و سمت دیگه‌اش مستقیم به زمین یا GND وصله. هیچ شارژ پمپی در کار نیست؛ عملکرد سوئیچینگ سلف باعث می‌شه ولتاژ در ناحیه منفی شکل بگیره و ترانزیستورهای پیکسل رو بدرستی هدایت کنه.
بخش عیب‌یابی حرفه‌ای
- تشخیص اشتباه شورت: اگر پایه منفی رو با زدن تست بوق به بدنه بوق بده، این بوق حکم خطا نداره؛ چون ذات ولتاژ زیر صفره. دنبال نشونه‌های دیگه شورت باشین.
- اجتناب از تزریق ولتاژ مثبت: تزریق ولتاژ مثبت می‌تونه آی‌سی رو بسوزونه؛ ولتاژ منفی با سازوکار سلف تولید می‌شه و نیازی به ولتاژ خارجی نداره.
- چک سلامت سلف و دیود: مقاومت سلف و ولتاژ روی دیودهای مسیر LX رو با اهم‌متر تست کنین. وجود نوسان غیرطبیعی نشونه خرابیه.
- مشاهده شکل موج با اسیلوسکوپ: برای ردگیری فرآیند سوئیچینگ و تولید ولتاژ منفی، از اسیلوسکوپ کمک بگیرین و شکل موج LX رو آنالیز کنین.
- مقایسه با پنل سالم: اگر دسترسی دارین، ولتاژهای مثبت و منفی رو روی پنل مشابه اندازه بگیرید و اختلاف‌ها رو با پنل خراب مقایسه کنید.
جمع‌بندی
حالا می‌دانید ولتاژ منفی چگونه تولید می‌شود و چرا برای عملکرد صحیح پیکسل‌های LED ضروری است. با درک این مفاهیم و اجرای روش‌های عیب‌یابی حرفه‌ای، می‌توانید در نقشه‌خوانی موبایل سرعت و دقت خود را به شدت افزایش دهید.
