ویدیوی کامل آموزش شورت کیلر در تعمیرات موبایل – حتما ببین!
شورت کیلر چیست و در چه شرایطی نباید از آن استفاده کنیم؟
انواع شورت کیلر
- شورت کیلر ترانسی: ولتاژ ثابت (۱.۵ تا ۲ ولت) و آمپر بالا. قیمت پایین، عملکرد ساده.

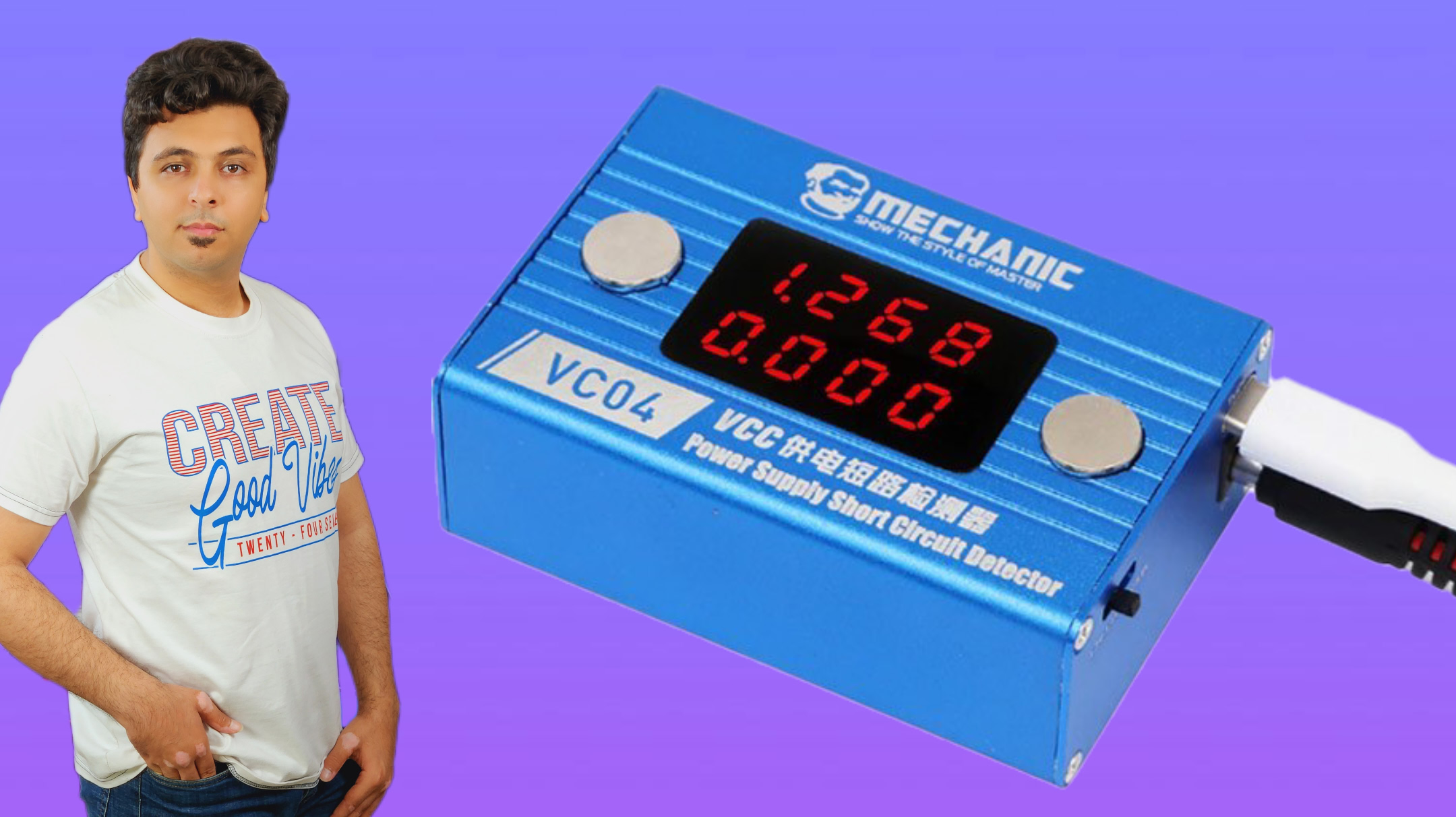

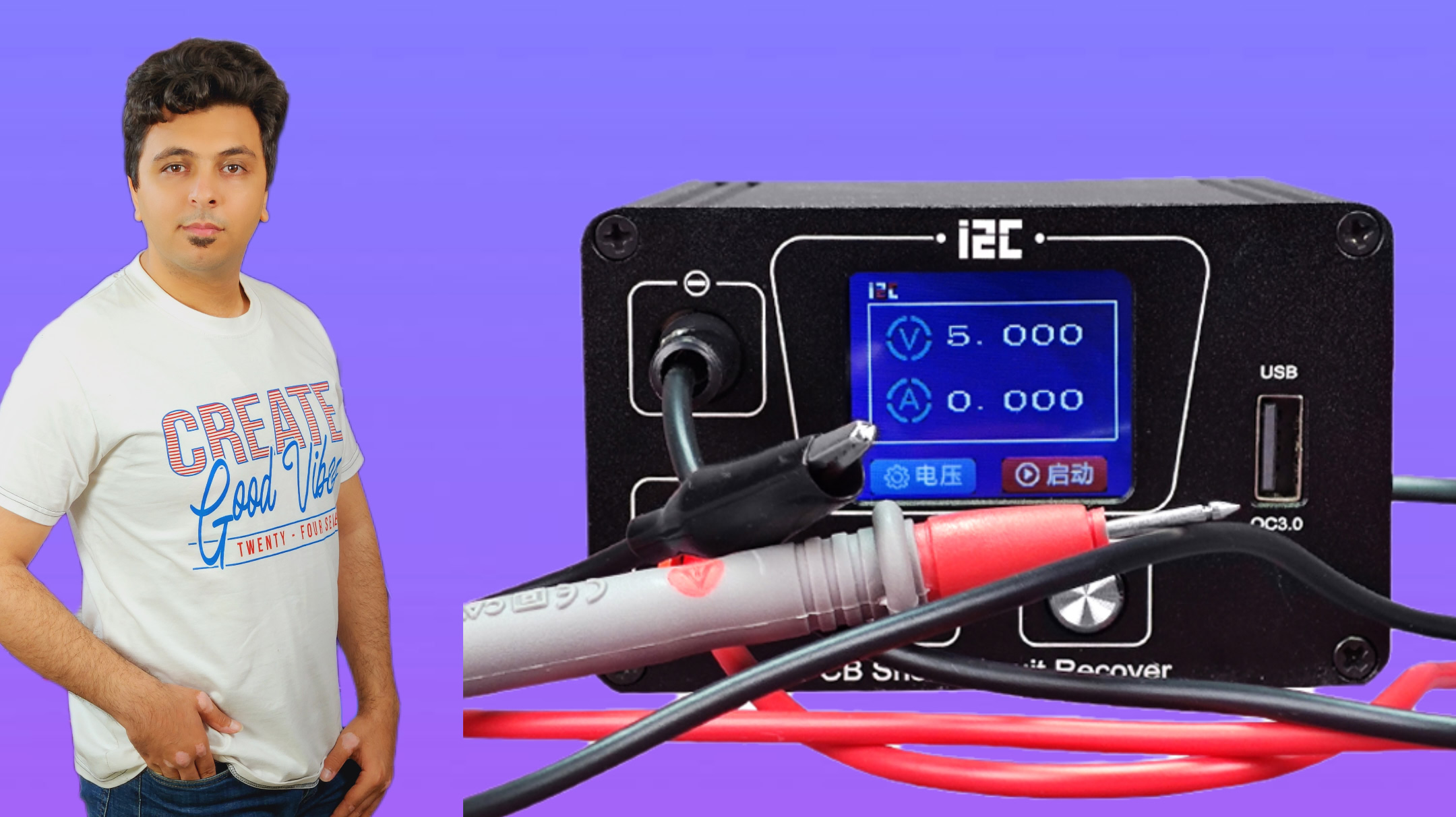

- شورت کیلر دیجیتال: ولتاژ و آمپر قابل تنظیم (۱.۵ تا ۳.۵ ولت) با نمایشگر دیجیتال.
- شورت کیلر هیبریدی (DIY): ساخته‌شده با ماژول رگولاتور یا پاوربانک، مناسب علاقه‌مندان به ساخت دستگاه.
سناریو ۱: شورت قبل از آیسی حساس (استفاده امن)
در تعمیرات موبایل و نقشه‌خوانی با کمک شماتیک مسیر را دنبال کن: اگر قطعه‌ای قبل از رسیدن جریان به آیسی اصلی (مثل CPU یا PMIC) ولتاژ را قطع کند، یعنی آن قطعه اتصال کوتاه ایجاد کرده است.

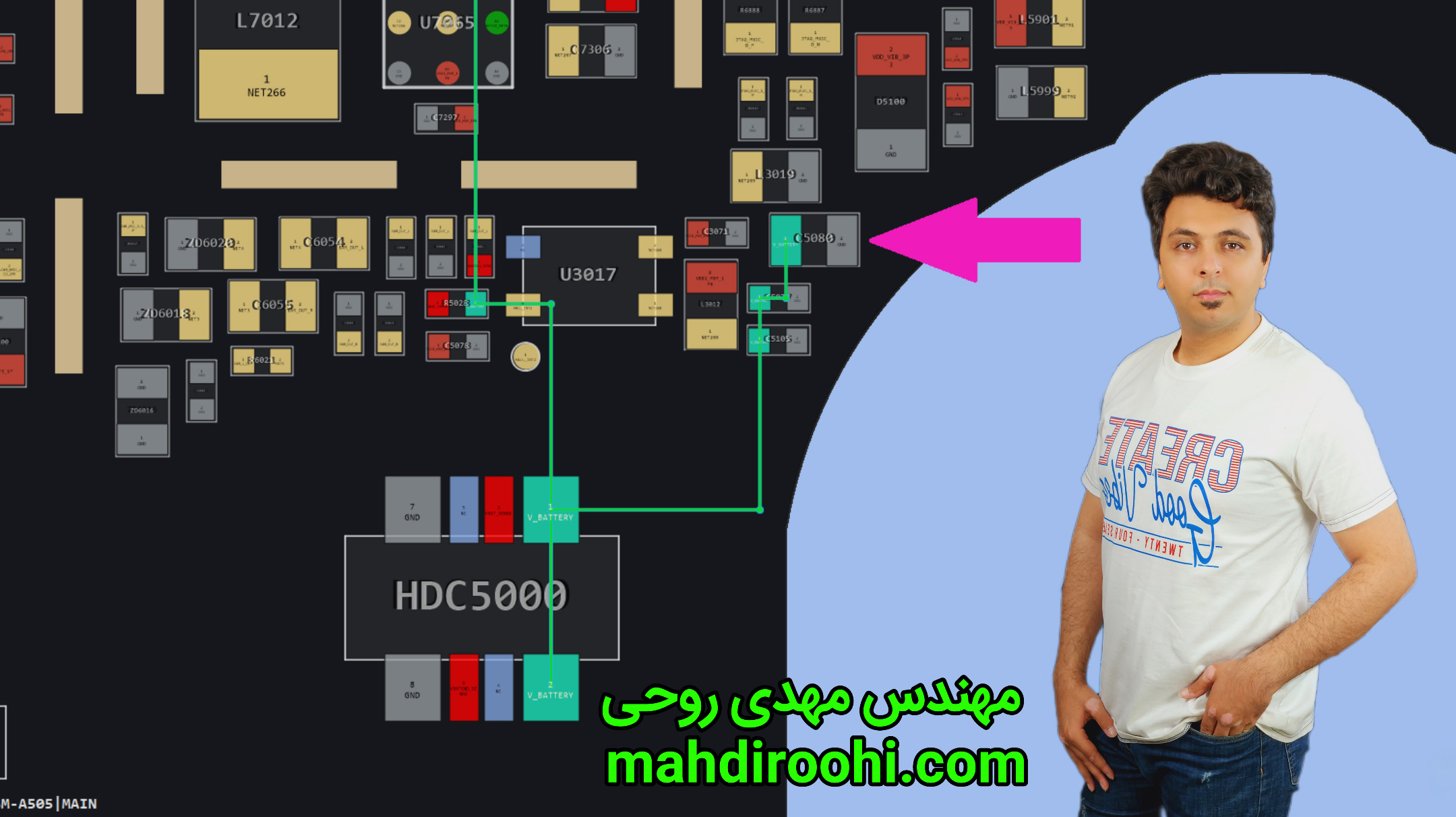

مثال واقعی: در گوشی A505 (Galaxy A50)، یک خازن در مسیر VBAT که از فلت باتری وارد برد می‌شود، اتصال کوتاه ایجاد کرده است. این خازن قبل از رسیدن مسیر به آیسی شارژ و PMIC قرار دارد و به هیچ آیسی حساسی متصل نیست.
سناریو ۲: شورت بعد از آیسی حساس (شورت کیلر ممنوع)
در تعمیرات موبایل با کمک نقشه‌خوانی و شماتیک مسیر را بررسی کن:
اگه مسیر شورت شده بعد از آیسی باشد، شورت کیلر جریان بالا را از داخل آن آیسی عبور می‌دهد و باعث خرابی آن می‌شود.

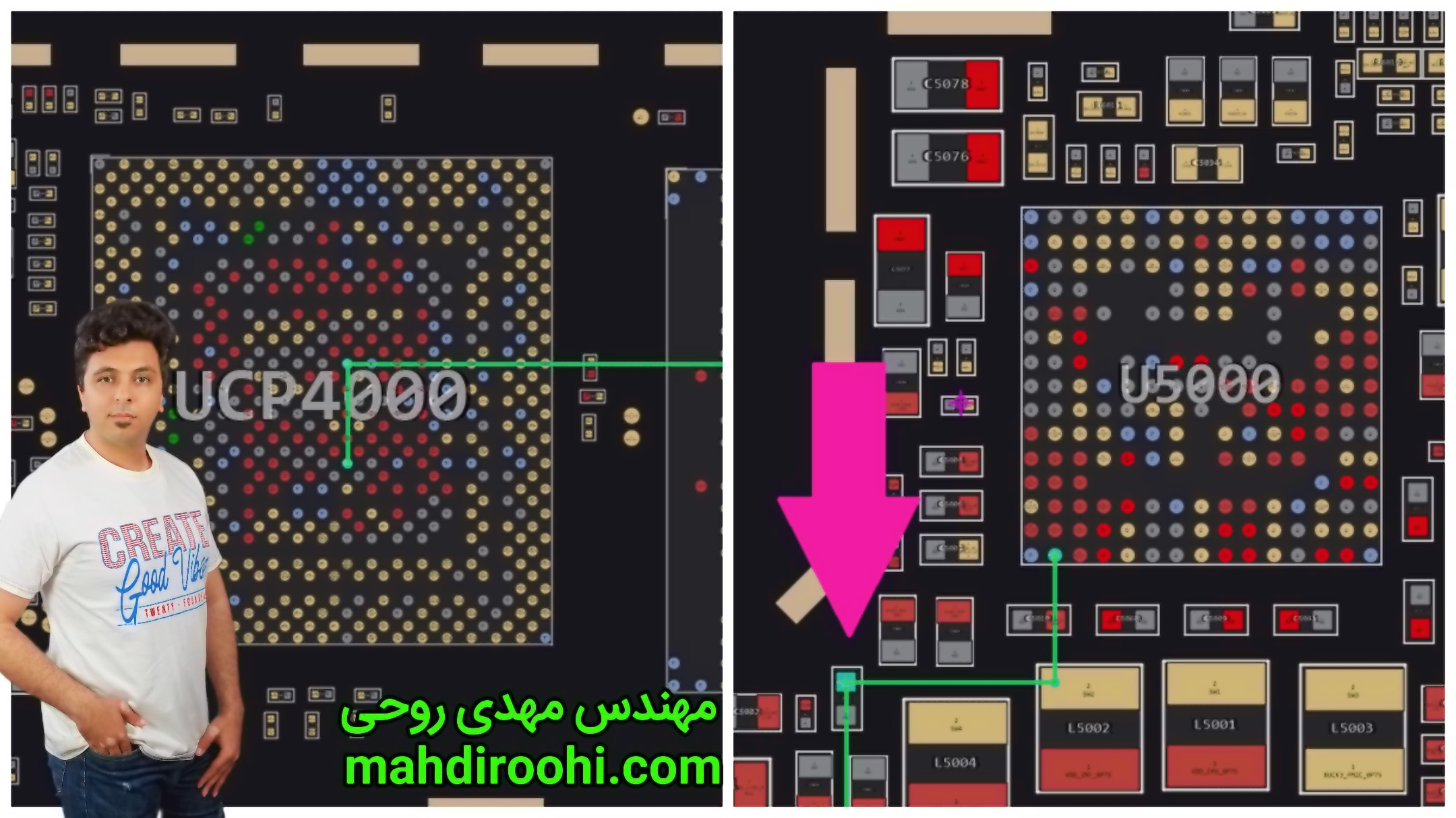

مثال واقعی: در گوشی A127 (Galaxy A12)، مسیر VDD_CPU اتصال کوتاه ایجاد می‌کند. این ولتاژ را PMIC تولید می‌کند و به CPU می‌رساند.
❗اتصال لایه‌ای برد و شورت کیلر
گاهی اتصال بین لایه‌های داخلی برد گوشی اتفاق می‌افتد؛ تعمیرکارها این حالت را با نام‌هایی مثل «چسبیدن لایه» یا «لایه چسبونده» می‌شناسند.
اگر این اتصال سطحی و با مقاومت پایین باشد، گاهی شورت کیلر می‌تواند آن را قطع کند.
اما این حالت نادر است و نمی‌توان همیشه روی آن حساب کرد.
اگر اتصال عمیق یا مقاوم باشد، هیچ ابزاری—از شورت کیلر گرفته تا هیتر یا ابزارهای پیشرفته—نمی‌تواند برد را تعمیر کند.
📌 نتیجه‌گیری نهایی
| وضعیت اتصال | قبل از آیسی | بعد از آیسی |
|---|---|---|
| شورت کیلر | ✅ مجاز | ❌ ممنوع |
شورت کیلر یکی از ابزارهای مفید برای تشخیص و حذف شورت در بردهای موبایل هست، اما استفاده نادرست از اون می‌تونه به آی‌سی‌ها یا حتی CPU آسیب برسونه.
فقط در صورتی از شورت کیلر استفاده کن که مطمئن باشی اتصال قبل از آی‌سیه و از مسیر درست تست کردی.
