چرا گوشی روشن می‌شود ولی دکمه پاور کار نمی‌کند؟

در تعمیرات موبایل یکی از چالش‌های رایج، روشن شدن گوشی بدون پاسخ‌دهی به دکمه پاور است. اغلب این موضوع به اشتباه از خرابی دکمه پاور دانسته می‌شود؛ در حالی که با نقشه‌خوانی و بررسی دقیق شماتیک، مسیر اصلی سیگنال را می‌توان یافت.

۱. مسیر سیگنال دکمه پاور و پایه ONOB

دکمه پاور ولتاژ باتری را به آی‌سی تغذیه (PMIC) می‌فرستد. PMIC سپس از طریق پایه ONOB یک پالس به CPU می‌دهد تا دستگاه روشن/خاموش شود. اگر این پایه قطع یا آسیب ببیند، گوشی روشن می‌شود ولی دکمه پاور هیچ واکنشی ندارد.

• گوشی روشن می‌شود ولی دکمه پاور عمل نمی‌کند.
• تست عملی: اتصال لحظه‌ای ONOB به زمین باعث روشن/خاموش شدن گوشی می‌شود.

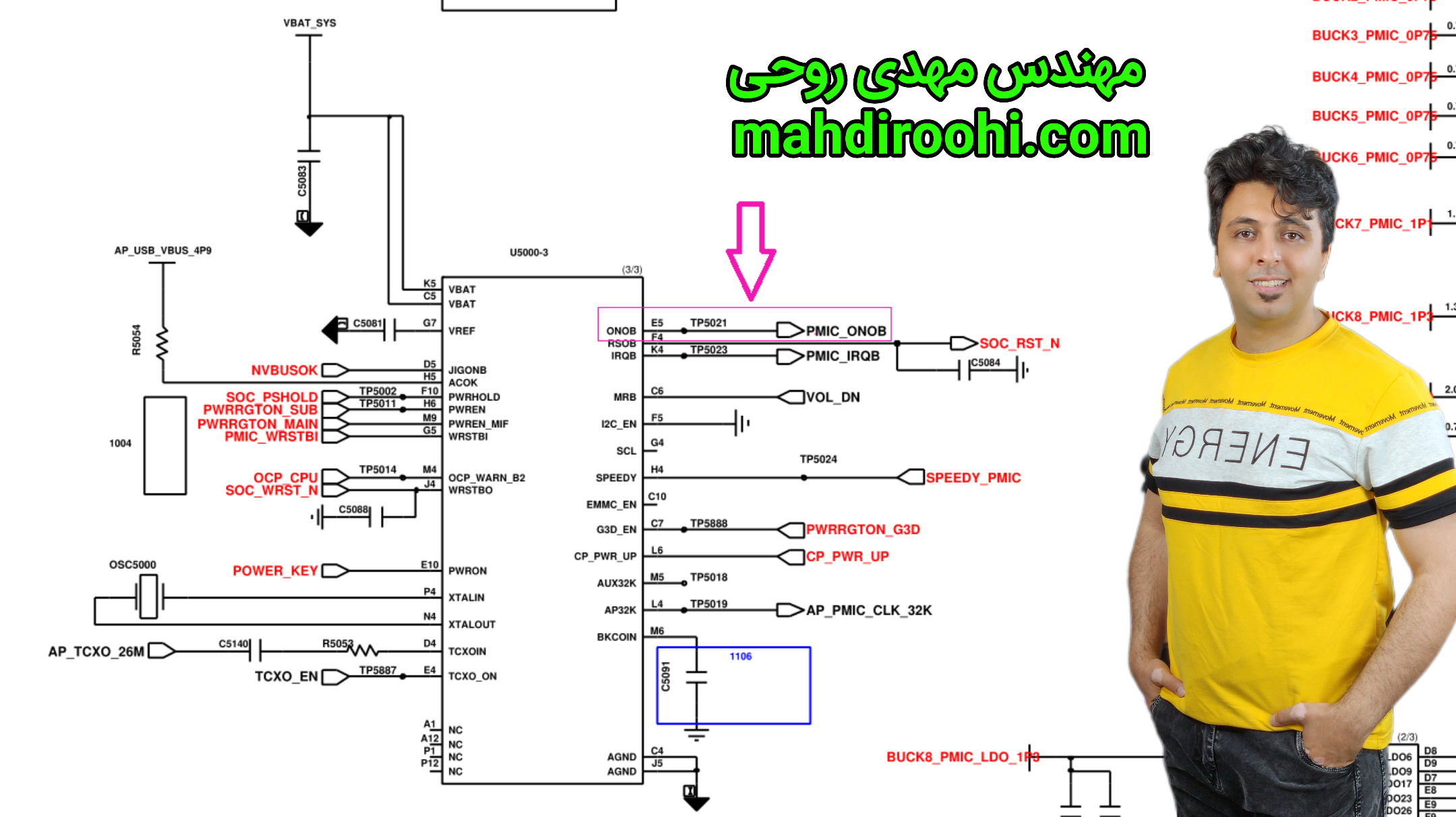

تصویر مسیر پایه ONOB در شماتیک Galaxy A50

۲. آی‌سی CoverDetect و تأثیر آن روی خاموشی صفحه

آی‌سی CoverDetect با دریافت ولتاژ 1.8V تشخیص می‌دهد که آیا کاور آهنربایی بسته شده است یا خیر. وقتی کاور بسته باشد، خروجی آن به CPU نمی‌رسد و صفحه خاموش می‌شود.

• عدم تشخیص آهنربا: گوشی کاور را نمی‌شناسد.
• تشخیص دائمی: گوشی فکر می‌کند همیشه کاور بسته است و پس از خاموشی صفحه، دکمه پاور کار نمی‌کند.

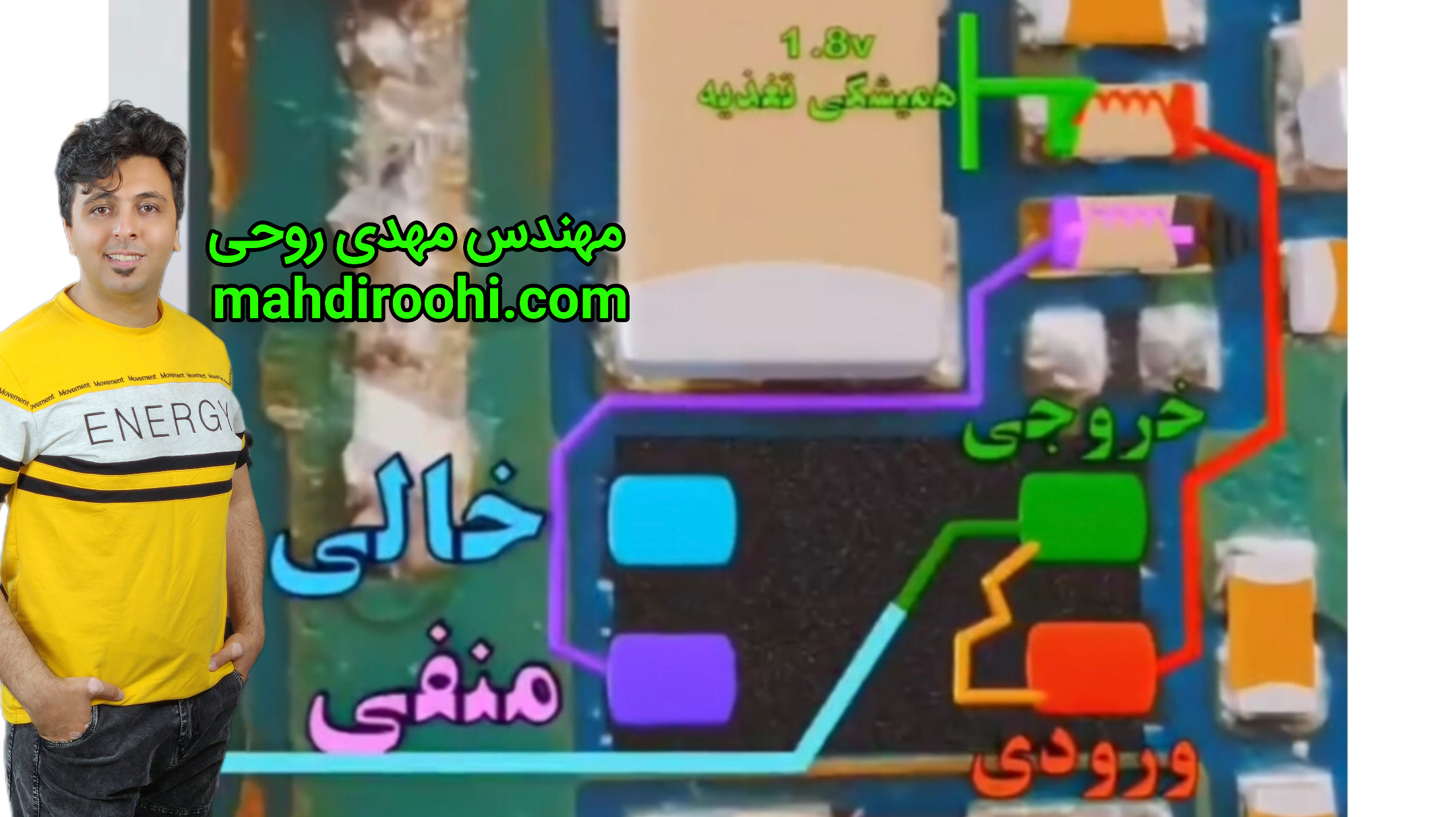

تصویر مسیر ورودی/خروجی آی‌سی Cover Detect

۳. پایه وارم ریست (SOC_WRST_N) و کاربرد آن

پایه SOC_WRST_N برای ریست خودکار گوشی به کار می‌رود. CPU در صورت هنگ دستگاه، پالس کوتاهی به این پایه می‌فرستد و تغذیه ریست می‌شود.

• اتصال لحظه‌ای به زمین → ریستارت فوری.
• اتصال دائمی به زمین → گوشی خاموش و روشن نمی‌شود.

جریان کشی این پایه حدود 0.005A است. اتصال کوتاه ناخواسته در حین ریبال باعث خاموش ماندن گوشی می‌شود.

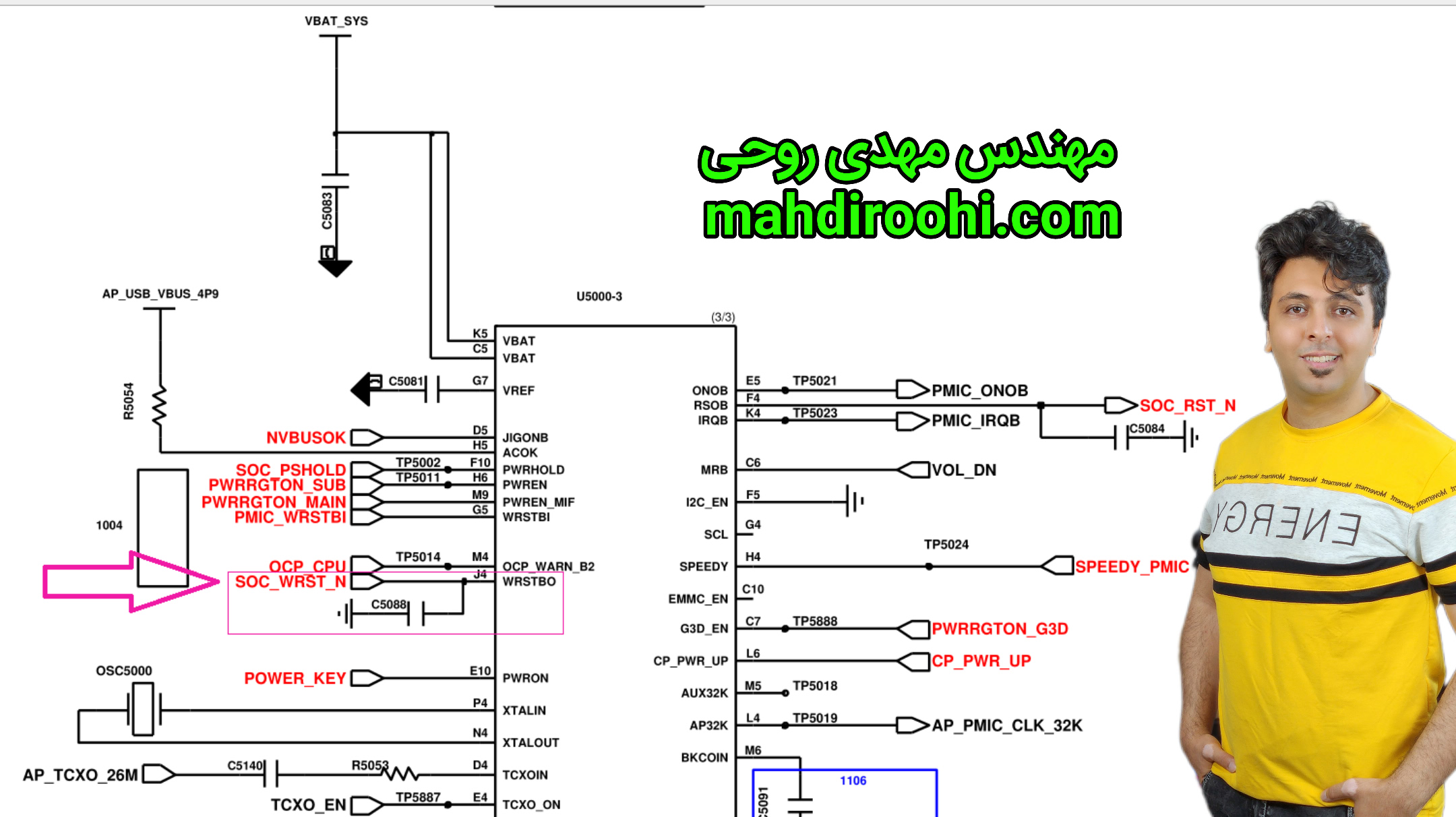

تصویر محل پایه SOC_WRST_N در شماتیک Galaxy A50

۴. نکات کلیدی عیب‌یابی و تعمیر

• قبل از تعویض دکمه پاور، مسیر ONOB را با نقشه‌خوانی بررسی کنید.
• در منوی تست، ولتاژ خروجی آی‌سی CoverDetect را اندازه‌گیری کنید.
• در ریبال CPU از اتصال کوتاه پایه‌های حساس خودداری کنید.
• استفاده از شماتیک و نقشه‌خوانی تعمیرات را سریع‌تر و دقیق‌تر می‌کند.
