ولتاژ منفی در شماتیک موبایل و کاربرد آن در آموزش نقش‌خوانی موبایل
مقدمه
در دنیای تعمیرات موبایل، «آموزش نقش‌خوانی موبایل» و «آموزش شماتیک‌خوانی موبایل» جزو مهارت‌های کلیدی هستند. یکی از مفاهیم مهم در این زمینه، ولتاژ منفی است. در این مقاله با مثال شکل ۱ (دو باتری سری) نشان می‌دهیم که چگونه ریل ولتاژ منفی ایجاد می‌شود و چرا باید این ریل را در شماتیک‌های برد موبایل بشناسید.

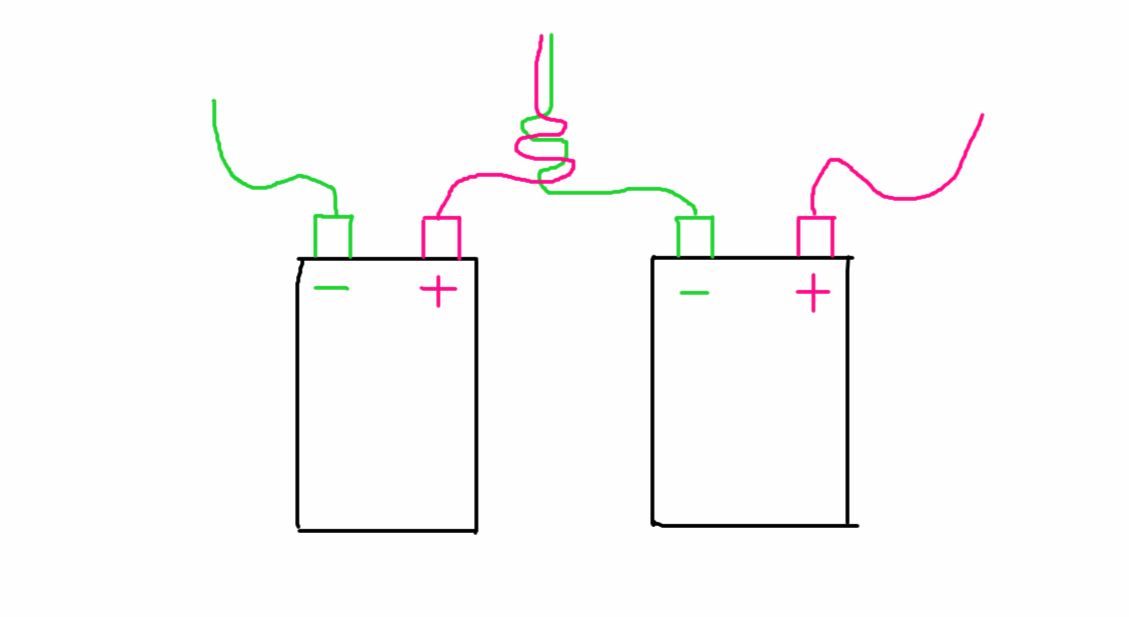

شکل ۱: تولید ولتاژ منفی با دو باتری سری
- باتری سمت راست نسبت به گراند +4V
- باتری سمت چپ نسبت به گراند –4V
در نتیجه ما یک ریل متقارن ±4V داریم که در بسیاری از شماتیک‌های موبایل کاربرد مستقیم دارد.
چرا ولتاژ منفی در شماتیک موبایل اهمیت دارد؟
- خواندن دقیق نقشه‌ها: آی‌سی‌های نمایشگر (Super AMOLED و سایر نمایشگرهای LED) نیازمند ریل منفی برای تنظیم کنتراست و عملکرد صحیح هستند.
- عیب‌یابی سریع: با دانستن محل ریل منفی در شماتیک، می‌توانید مشکلاتی مثل نوسان ولتاژ یا قطع سیگنال را با سرعت بیشتری پیدا کنید.
- طراحی مدولاسیون سیگنال: برخی مبدل‌ها و شارژ پمپ‌ها برای تولید ریل منفی در مسیرهای کنترلی به‌کار می‌روند.
کاربرد ریل منفی در نمایشگرهای LED (Super AMOLED)
در برد موبایل، بخش درایور نمایشگر LED (مثلاً Super AMOLED) یک ریل V_NEG حدود –5V تولید می‌کند:
- تنظیم ولتاژ کنتراست: اختلاف بین
V_POS(+12V) وV_NEG–5V کیفیت تصویر را تعیین می‌کند. - پایداری سیگنال: با ایجاد مرجع منفی، نویز خطوط سیگنال کاهش می‌یابد.
برای جزئیات بیشتر به مقاله‌ی کاربرد ولتاژ منفی در LCD و کاربرد ولتاژ منفی در LED مراجعه کنید.
چطور با شماتیک ولتاژ منفی را پیدا کنیم؟
- در شماتیک به دنبال نماد
–VیاV_NEGبگردید. - مسیر مبدل شارژ پمپی یا رگولاتور خط منفی را دنبال کنید.
- خازن‌های بای‌پس (Bypass) را برای پایداری ولتاژ بررسی کنید.
