ولتاژ منفی در LCD موبایل چیست؟

در نمایشگرهای LCD (صفحه‌نمایش کریستال مایع)، یک لایه از جوهر کریستال مایع قرار دارد. این مایع بلورمانند با اعمال ولتاژ، زاویهٔ مولکول‌ها را تغییر داده و میزان عبور نور را تنظیم می‌کند.

چرا مثل بک‌لایت (+20V) به کریستال مایع 10 ولت DC نمی‌دهیم؟

بک‌لایت نمایشگر LED با ولتاژ +20 ولت فقط نور تولید می‌کند، اما اگر برای کریستال مایه یک ولتاژ ثابت (مثلا 10 ولت) به نمایشگر بدهیم، کریستال مایع به مرور زمان تخریب شیمیایی میگردد. پس بجای اینکه 10 ولت رو مستقیم به نمایشگر بدهیم 5V مثبت و 5V منفی رو به نمایشگر میدهیم. در این حالت اختلاف پتانسیل این دو پایه همچنان 10V است با این تفاوت که 2 ولتاژ متقارن داریم و این تقارن ولتاژ از تخریب کریستال مایع جلوگیری میکند. همچنین  ولتاژ DC یکنواخت (یعنی 5V مثبت به تنهایی ویا 5V منفی به تنهایی) باعث پولاریزاسیون دائمی و تخریب شیمیایی کریستال می‌شود. اما کریستال مایع نیازمند ولتاژ با دامنه ±5 ولت است تا از تخریب جلوگیری شود:

• تخریب شیمیایی کریستال
• کاهش کنتراست و کیفیت تصویر
• پیکسل سوختگی و عمر کوتاه پنل

نحوه تولید +5V و –5V در نمایشگر LCD موبایل

۱. بوست ولتاژ (+5V)

با استفاده از Boost Converter و یک سلف، ولتاژ سیستم (ولتاژ باتری = 4V) به +5V تبدیل می‌شود.

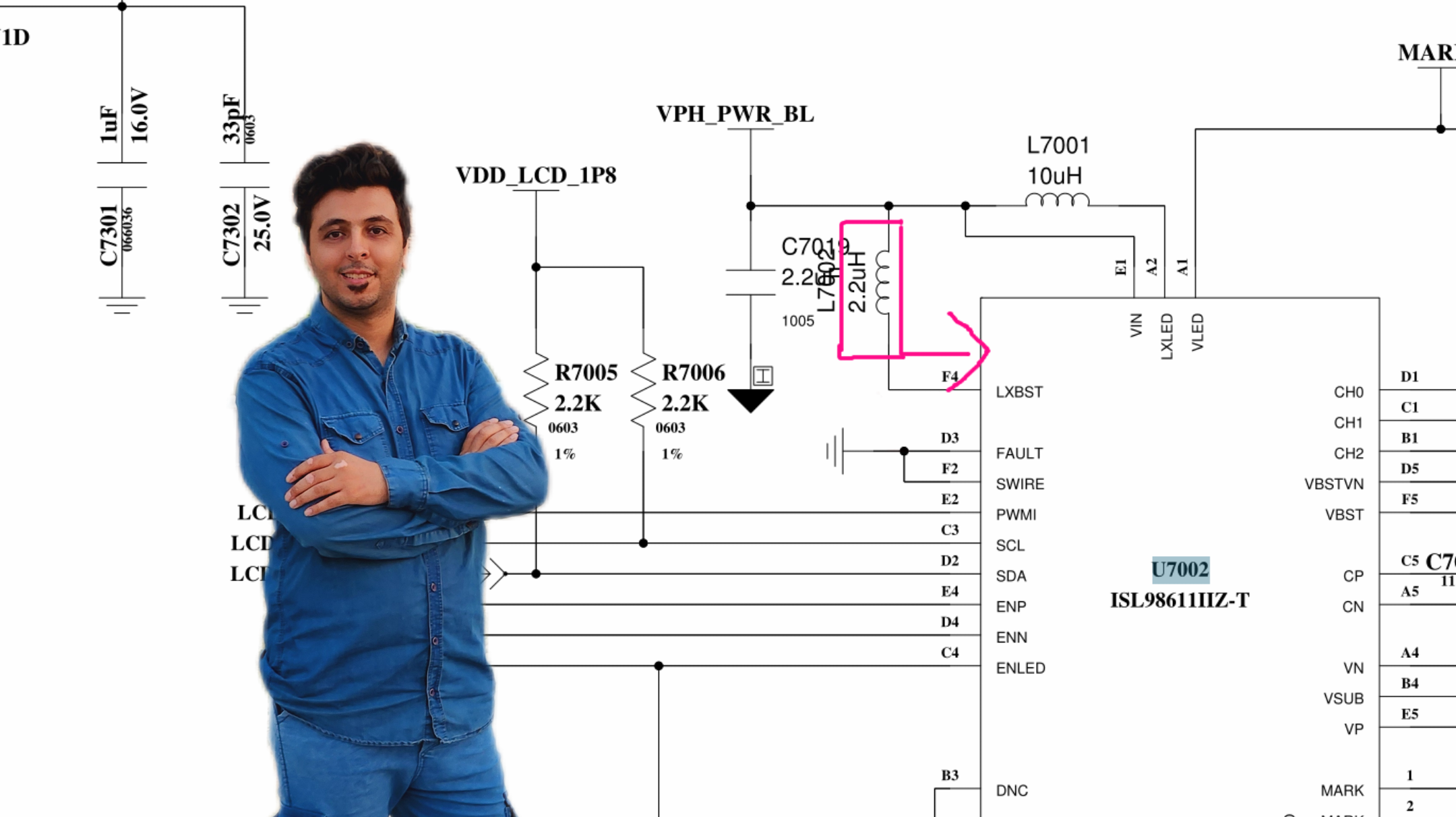

• شکل زیر سلف بوست کانورتر را نمایش میدهد و این ولتاژ توسط پایه E5 مسیر (VSP) از آیسی به عنوان ولتاژ 5V خارج میگردد.

۲. پمپ شارژ و اینورتر (–5V)

ولتاژ +5V از طریق Charge Pump اینورتر و خازن فلای معکوس شده و –5V تولید می‌شود.

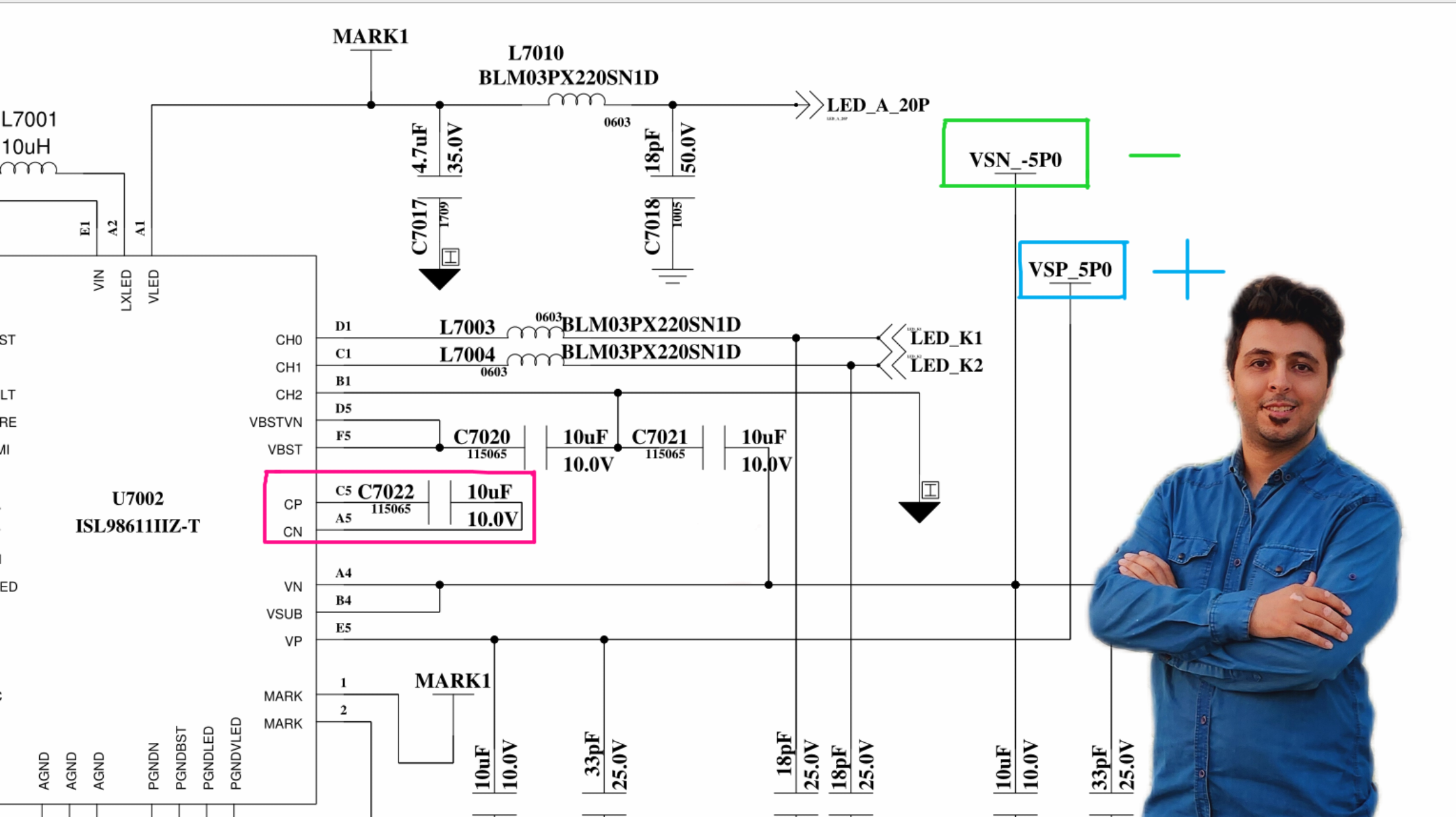

• در شکل زیر خازن مشخص شده که به پایه های CN و CP متصل شده نقش خازن فلای را دارد و همچنین این ولتاژ معکوس شده توسط پایه A4 یا همان (VSN)  از آیسی ما خارج میشود.

عیب‌یابی در تعمیرات موبایل

تعمیرکار موبایل با تست این دو ولتاژ می‌تواند سریع مشکل تصویر را پیدا کند:

1. اندازه‌گیری +5V در پایه VGH.
2. اندازه‌گیری –5V در پایه VGL.
3. اندازه گیری ولتاژ 1.8V نمایشگر.
