ایسی APT در موبایل
آیسی APT یکی از قطعات حیاتی در مدار آنتن موبایل است که وظیفه تولید و تنظیم ولتاژ متغیر مورد نیاز آیسیهای RF را دارد. این آیسی با استفاده از ولتاژ باتری، یک ولتاژ سوئیچینگ تولید کرده و پس از فیلتر شدن توسط سلف، ولتاژ DC پایدار به مدار ارائه می‌دهد. در این مقاله ضمن بررسی دقیق عملکرد و پایه‌های APT، نحوه کنترل آن از طریق پروتکل RFFE و نقش سلف‌ها توضیح داده شده است. همچنین امکان بای‌پس کردن آیسی APT و فعال‌سازی مدار آنتن بدون آن، با روش مهندسی معکوس آموزش داده شده است.
ایسی APT MODULATOR در مدار آنتن موبایل: عملکرد، عیب‌یابی و مهندسی معکوس
تشریح عملکرد ایسی APT MODULATOR در مدار آنتن موبایل
ایسی APT MODULATOR (مخفف Average Power Tracking) یکی از اجزای حیاتی در مدار آنتن موبایل است که مسئولیت تنظیم ولتاژ تغذیه آیسیهای تقویت کننده مانند PA (Power Amplifier) را برعهده دارد. این آیسی با تولید یک ولتاژ متغیر (بین ۰ تا ولتاژ باتری)، میزان تقویت سیگنال‌های ارسالی به دکل‌های مخابراتی (BTS) را کنترل می‌کند.نقش کلیدی APT در مدار آنتن
- کنترل گین تقویت کننده‌ها: ولتاژ خروجی APT (پایه PAM) مستقیماً بر عملکرد آیسی‌هایی مانند PA، LPAMID و FEMID تاثیر می‌گذارد.
- بهینه‌سازی مصرف انرژی: APT با تنظیم دینامیک ولتاژ، از اتلاف انرژی در حالت‌های سیگنال قوی جلوگیری می‌کند.
- هماهنگی با پروتکل‌های ارتباطی: این آیسی از طریق پایه‌های
RFFE0_DATAوRFFE0_CLKبا آیسی RF ارتباط I2C برقرار کرده و دستورات تنظیم ولتاژ را دریافت می‌کند.

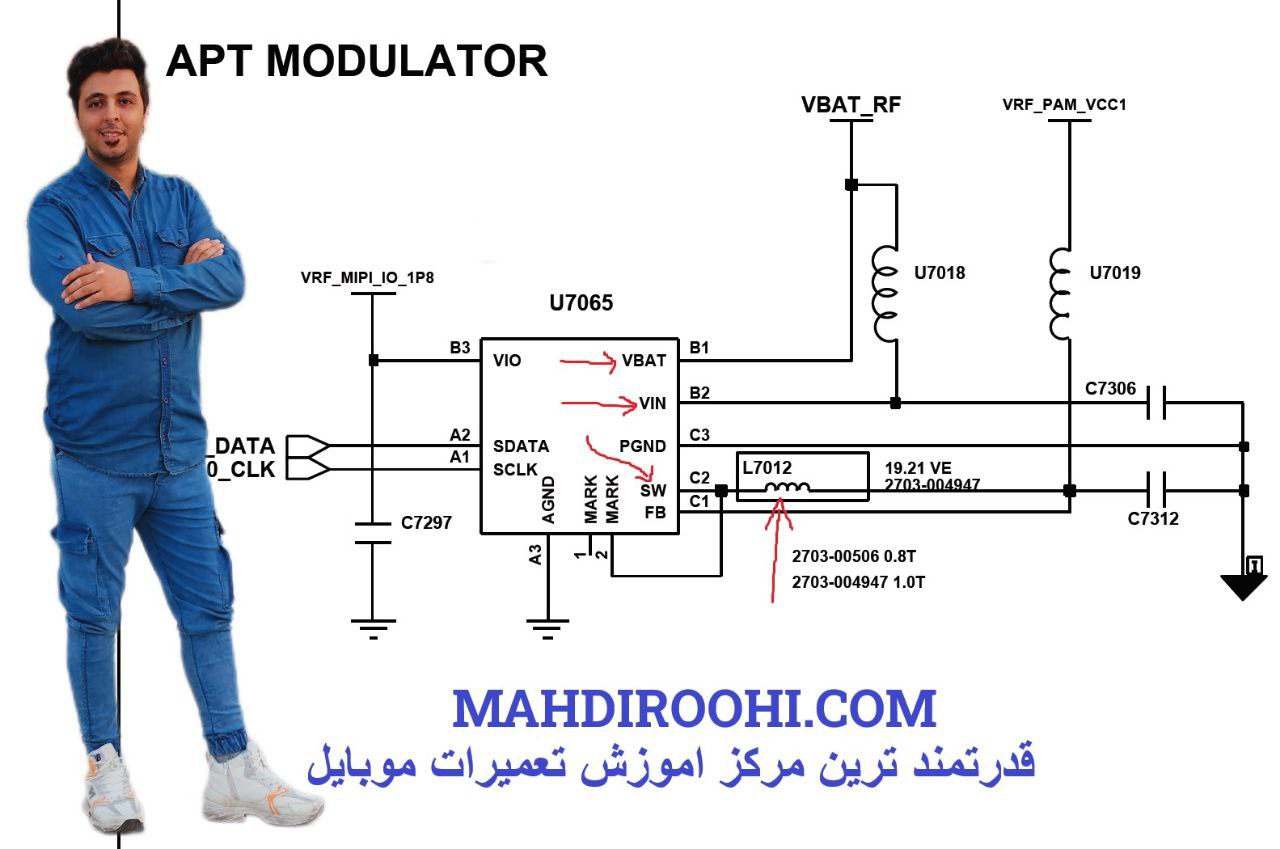

تحلیل پایه‌های ایسی APT MODULATOR
در شماتیک‌های مختلف، شماره پایه‌ها متفاوت است، اما عملکرد کلی ثابت می‌ماند:۱. پایه‌های تغذیه (B1, B2)
- ولتاژ باتری (معمولاً ۳.۷-۴.۲ ولت) وارد این پایه‌ها می‌شود.
- این ولتاژ هم برای تغذیه خود آیسی APT و هم برای تولید ولتاژ خروجی استفاده می‌شود.
۲. پایه SW (C2)
- خروجی ولتاژ سوئیچینگ با فرکانس بالا از این پایه خارج می‌شود.
- یک سلف (با مقدار مشخص) و خازن، این سیگنال را به ولتاژ DC تبدیل می‌کنند.
۳. پایه فیدبک (FB/C1)
- وظیفه مانیتورینگ ولتاژ خروجی و تنظیم Duty Cycle سوئیچینگ را برعهده دارد.
- هرگونه قطعی در این مسیر باعث نوسان یا قطع کامل ولتاژ خروجی می‌شود.

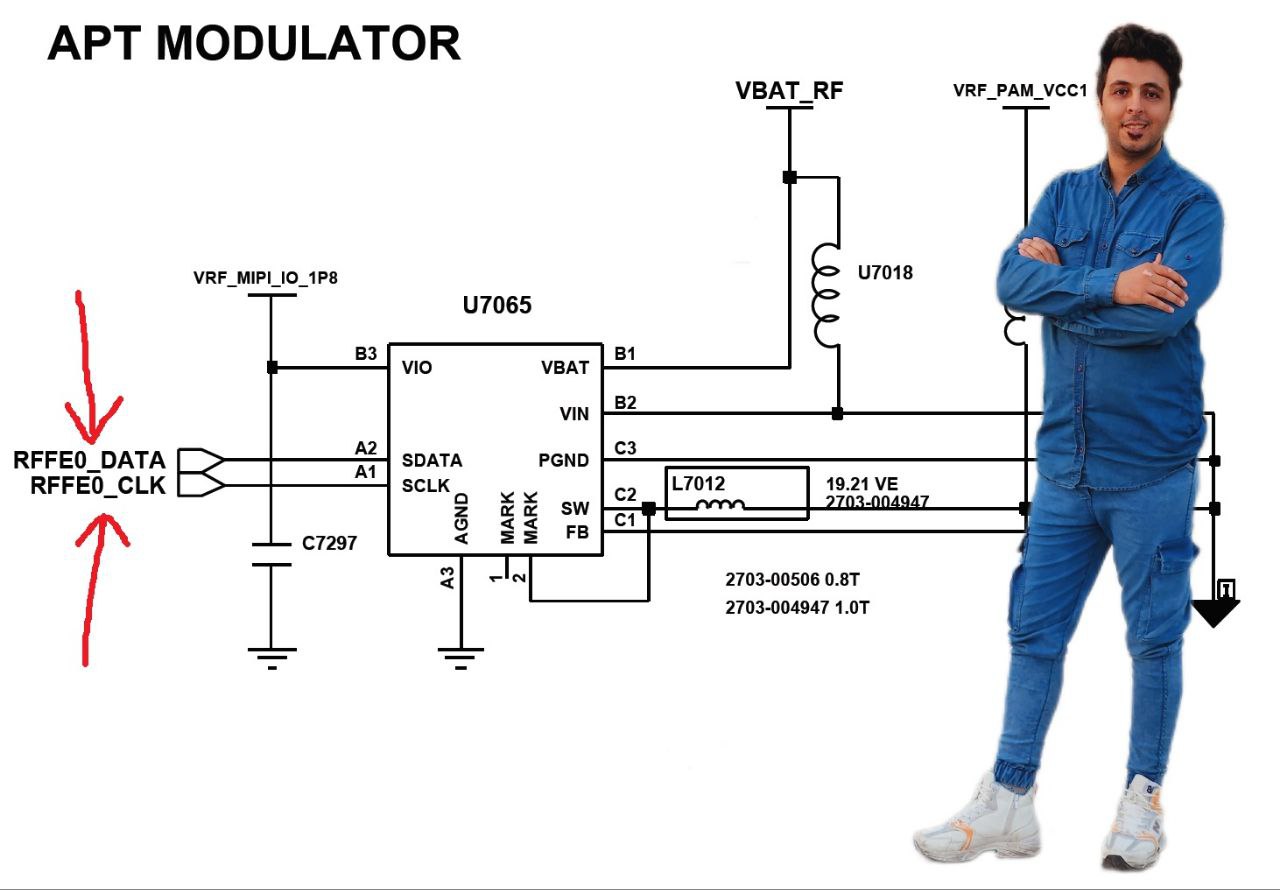

۴. پایه‌های کنترل (A1, A2)
- با نام‌های
RFFE0_DATAوRFFE0_CLK، وظیفه دریافت دستورات از آیسی RF را دارند. - این دستورات تعیین می‌کنند چه ولتاژی و برای کدام باند فرکانسی تولید شود.

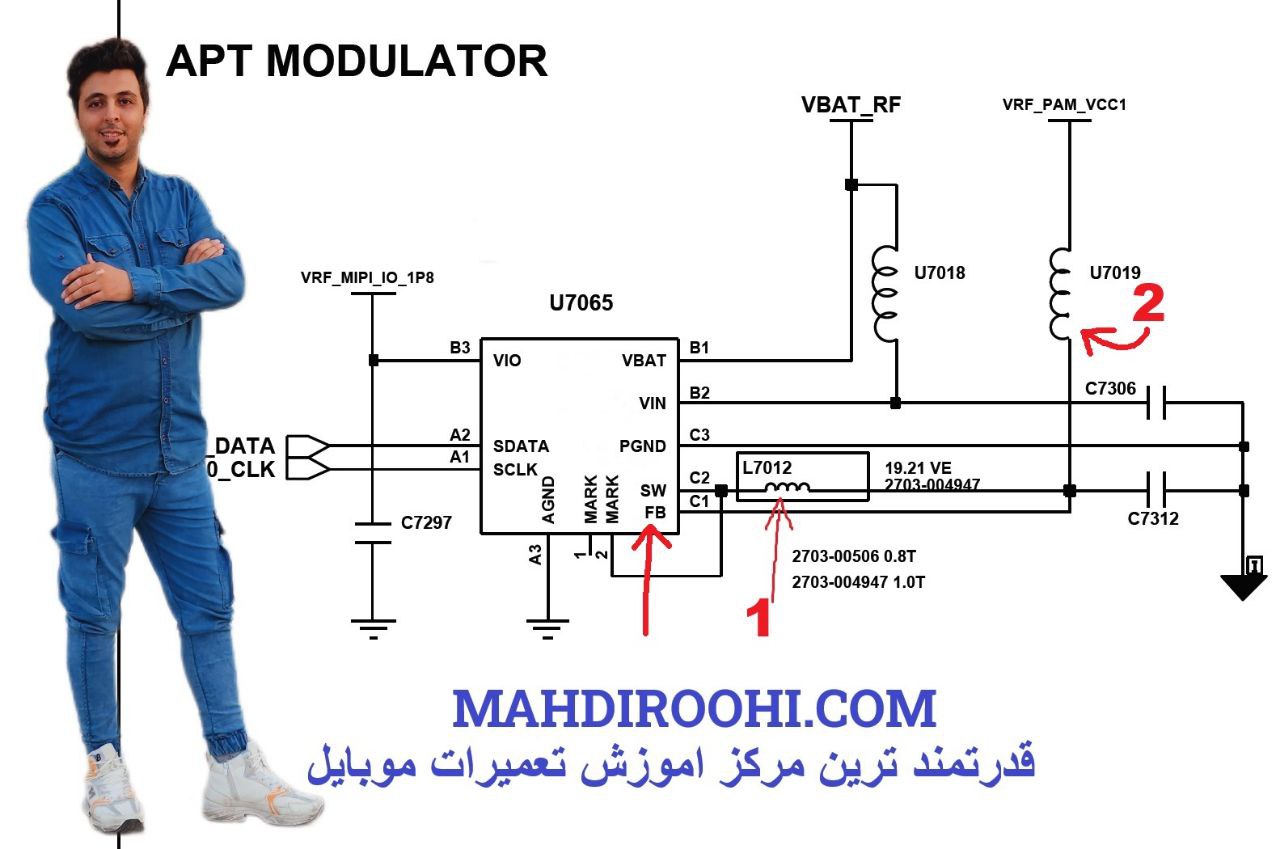

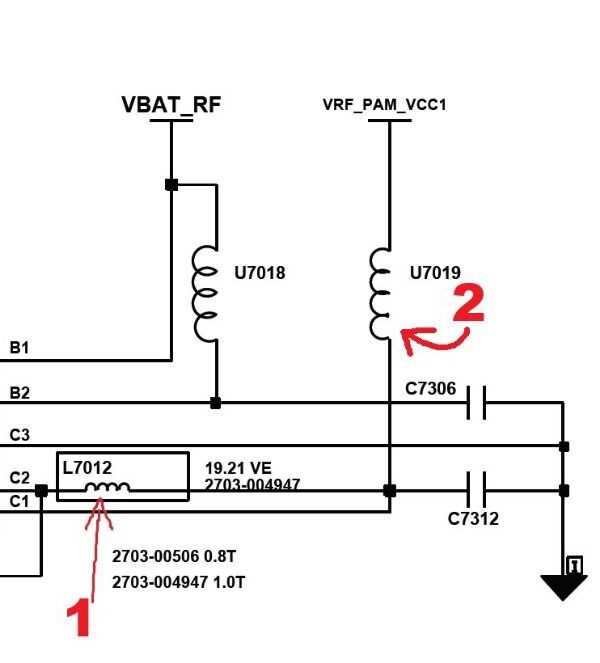

نقش سلف‌ها در مدار APT
- سلف شماره ۱: فرکانس سوئیچینگ را حذف و ولتاژ DC پایدار ایجاد می‌کند.
- سلف شماره ۲: به عنوان فیوز عمل کرده و در صورت اتصال کوتاه، از آسیب به مدار جلوگیری می‌کند. این سلف قابل جایگزینی با جامپر است.
مهندسی معکوس و روش BYPASS ایسی APT
برخی تعمیرکاران به دنبال حذف APT و جایگزینی آن با منبع ولتاژ خارجی هستند. نتایج آزمایش‌ها نشان می‌دهد:۱. حذف APT بدون جایگزینی
- عدم فعال‌سازی آیسی PA: در اکثر گوشی‌های مدرن، نبود سیگنال‌های کنترل RFFE باعث خطای نرم‌افزاری و غیرفعال شدن تقویت کننده‌ها می‌شود.
- افت شدید سیگنال: حتی با وجود جامپر مستقیم به PA، عدم تنظیم دینامیک ولتاژ منجر به کاهش کیفیت تماس می‌شود.
۲. جایگزینی با منبع خارجی
- استفاده از تنظیم‌کننده‌های LDO: این روش فقط در باندهای خاصی جوابگو است و ممکن است باعث گرمای بیش از حد PA شود.
- نیاز به شبیه‌سازی سیگنال‌های RFFE: بدون این سیگنال‌ها، آیسی RF قادر به تشخیص حضور APT نیست.
عیب‌یابی ایسی APT MODULATOR
علائم خرابی:
- عدم نمایش آنتن علیرغم سالم بودن آنتن
- خطای “Network Not Found”
- خاموش شدن ناگهانی گوشی هنگام برقراری تماس
روش تست:
- ولتاژ پایه PAM را در حین تماس اندازه بگیرید. این ولتاژ باید بین ۱.۸V تا ۴.۲V متغیر باشد.
- مقاومت بین پایه‌های RFFE و آیسی RF را چک کنید (مقدار معمول: ۴۷۰Ω-۱kΩ).
- اتصال کوتاه پایه SW به زمین را بررسی کنید.
